CXP2-FMC-4T

CoaXPress FMC 4通道子卡，适用于CXP相机原型设计与验证。

• 4 x Micro BNC 连接器，最高支持4 CoaXPress links
• HPC连接器 – High Pin count connector，VITA 57.1 compliant
• 尺寸63mm x 84mm, 单槽 FMC
• 最高支持速率 12.5Gpbs，支持CoaXPress 2.0协议标称所有速率，使用高速PCB板材
• 尺寸63mm x 84mm, 单槽 FMC
• 每个通道配置1个双色LED，可以通过FMC IO实现R,G颜色任意组合
• IIC接口的MT24C02 EEPROM，256Bytes容量，可以用于存储用户数据

 CXP2-FMC-4T

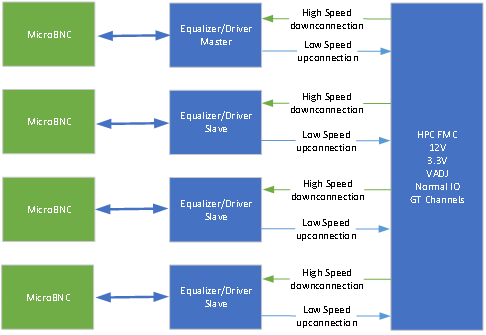

• HPC FMC连接器，使用FMC高密度连接器，符合VITA 57.1标准；
• Equalizer/Driver均衡器与驱动器，发送来自FPGA高速收发器的高速downlink信号，接受来组Grabber的低速控制信号；
• LED，每个通道配置1个双色LED，可以通过FMC IO实现R,G颜色任意组合；
• EEPROM，使用I2C接口的MT24C02 EEPROM，256Bytes容量，可以用于存储用户数据；
• HDBNC, 根据CoaXPress标准，子板使用MircroBNC连接器连接Grabber采集设备；

CXP2-FMC-4T 模型图
